Conversor de protocolos Avanzado: IEC104 a Modbus

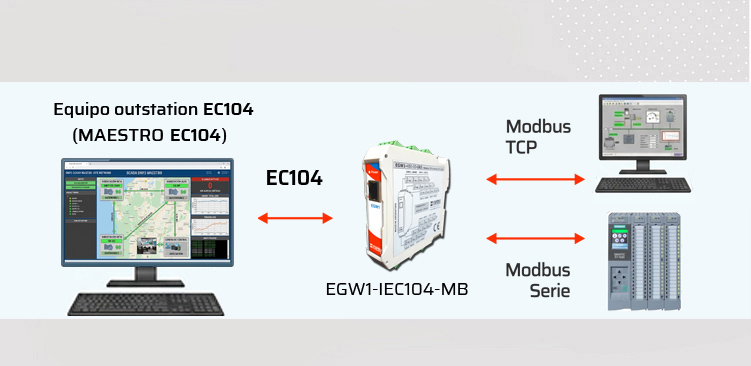

El EGW1-IEC104-MB es un conversor que integra la comunicación entre redes IEC104 IP y Modbus. Este dispositivo permite comunicar equipos Modbus con un MAESTRO IEC104 sobre TCP/UDP.
Como maestro Modbus, el EGW1-IEC104-MB se encarga de recopilar datos de los esclavos conectados a través de su puerto serie o TCP, almacenando los valores obtenidos en un mapa de datos con capacidad para 1000 palabras. Al mismo tiempo, funciona como Outstation IEC104, respondiendo a las consultas de un maestro IEC104 sobre IP sobre este mapa de datos.


  • Conversión Mapeada Modbus a IEC104 Outstation: Actúa como un dispositivo esclavo/estación (Outstation) IEC104 hacia la red SCADA, traduciendo y exponiendo los datos recolectados continuamente desde instrumentos o PLCs Modbus (RTU, ASCII o TCP) de campo.
  • Conectividad IEC104 Exclusiva sobre IP: La comunicación del protocolo IEC104 hacia el centro de control o SCADA maestro se realiza únicamente mediante Ethernet sobre enlaces TCP/IP (soporta modos servidor TCP ).
  • Mapeo Modbus Flexible: Permite conectar dispositivos Modbus tanto en sus puertos serie (RS-232 / RS-485) como a través de la red local mediante Modbus TCP, organizando los registros en las tablas de objetos IEC104 correspondientes (Entradas Binarias, Entradas Analógicas, Contadores, etc.).
  • Optimización de Sondeo (Polling): Agrupa consultas a registros Modbus consecutivos elevando la velocidad de consultas.


    • MODELOS OBSERVACIONES
    EGW1-1C0-00-IA3-IEC104-MB 1 puerto RS-232 / RS-485 / RS-422
    1 puerto Ethernet 10/100 Base T, Conector RJ45
