Conversor de protocolos Avanzado: DNP3 a Modbus

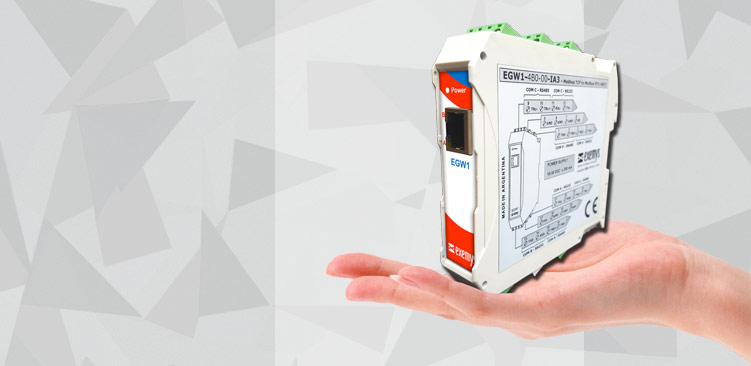

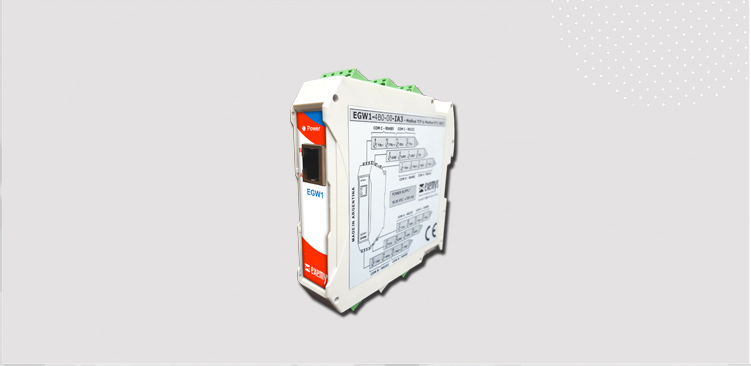

El EGW1-DNP3-MB es un conversor que integra la comunicación entre redes DNP3 IP y Modbus. Este dispositivo permite comunicar equipos Modbus con un MAESTRO DNP3 sobre TCP/UDP.

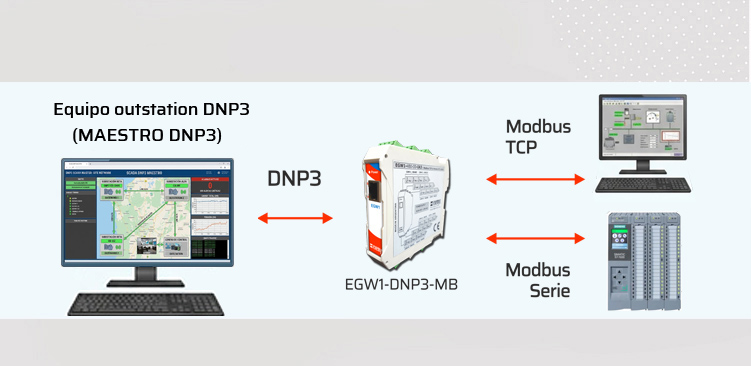

Como maestro Modbus, el EGW1-DNP3-MB se encarga de recopilar datos de los esclavos conectados a través de su puerto serie o TCP, almacenando los valores obtenidos en un mapa de datos con capacidad para 1000 palabras. Al mismo tiempo, funciona como Outstation DNP3, respondiendo a las consultas de un maestro DNP3 sobre IP sobre este mapa de datos.


  • Conversión Mapeada Modbus a DNP3 Outstation: Actúa como un dispositivo esclavo/estación (Outstation) DNP3 hacia la red SCADA, traduciendo y exponiendo los datos recolectados continuamente desde instrumentos o PLCs Modbus (RTU, ASCII o TCP) de campo.
  • Conectividad DNP3 Exclusiva sobre IP: La comunicación del protocolo DNP3 hacia el centro de control o SCADA maestro se realiza únicamente mediante Ethernet sobre enlaces TCP/IP o UDP/IP (soporta modos servidor TCP y UDP socket).
  • Mapeo Modbus Flexible: Permite conectar dispositivos Modbus tanto en sus puertos serie (RS-232 / RS-485) como a través de la red local mediante Modbus TCP, organizando los registros en las tablas de objetos DNP3 correspondientes (Entradas Binarias, Entradas Analógicas, Contadores, etc.).
  • Optimización de Sondeo (Polling): Agrupa consultas a registros Modbus consecutivos elevando la velocidad de consultas


    • MODELOS OBSERVACIONES
    EGW1-1C0-00-IA3-DNP3-MB 1 puerto RS-232 / RS-485 / RS-422
    1 puerto Ethernet 10/100 Base T, Conector RJ45
